BIM
BIM技術是一套整體性的信息管理系統，通過平面圖、效果圖、建筑模型等各種信息和相關軟件的結合，能夠?qū)ㄖ锏哪芎摹⒄叟f、安全性等進行預測，BIM對于建筑項目的整體把控，有一種非常明顯的促進和簡化作用。而這其中，協同合作建立標準原則至關重要，把BIM運用到實際項目，協同合作能夠極大提升效率，對于整個項目都非常有效。
應用背景：
在實際項目工程中，大家是不是會覺得各專業之間溝通效率低下，專業間相互信息不流通、或者是信息之間傳遞滯后，往往是本專業之間的工作干完了，突然發現對方模型信息有改動，這樣又重新調整自己的模型，重復修改重復工作。從這方面看協同的效率也就意味著大家工作的效率，實現高效快捷的協同工作也就意味著大家高效的利用時間。
那如何實現工作協同，提高效率呢？
在revit工作模式下一般有兩種協同方式
第一種方式：文件鏈接形式協同
第二種方式：中心文件+工作集形式協同
接下來我們以北海騰飛花園項目為例
介紹介紹第二種協同工作的方式

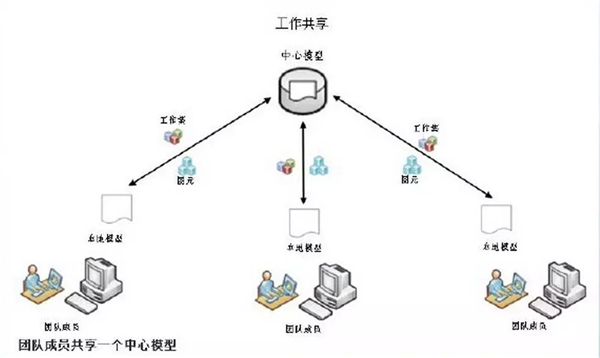

協同工作原理
第一步：中心文件夾的創建
1、指定一臺電腦作為BIM中心服務器（一般是BIM項目負責人或BIM項目經理）
2、映射BIM中心服務器所在文件夾

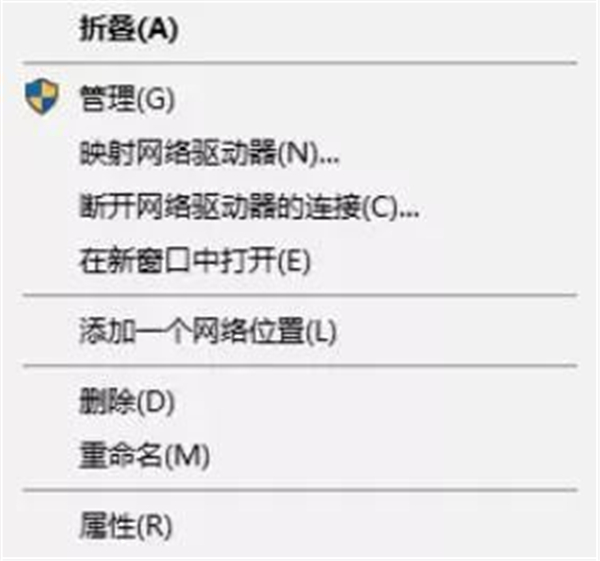

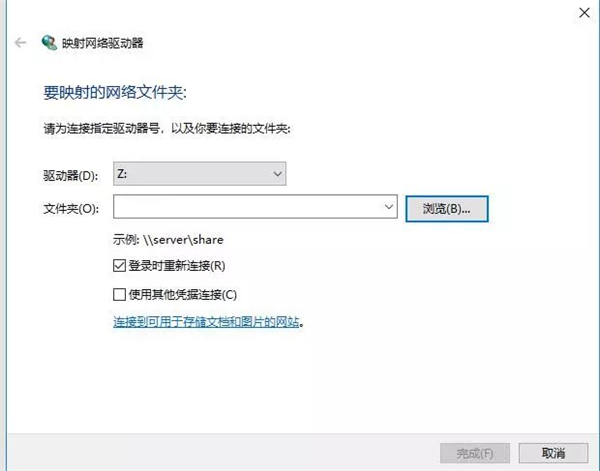

2.1右鍵“我的電腦”選取“映射網絡驅動器”
2.2在地址欄中瀏覽到BIM中心服務器的文件夾

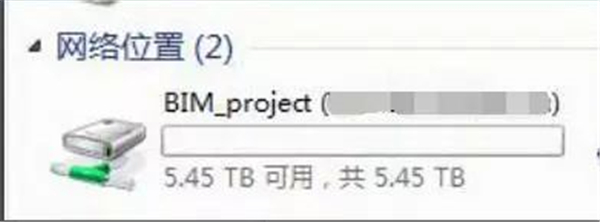

2.3成功后在我的電腦中會顯示
到此中心文件的創建已經完成。
接下來是工作集的劃分，工作集的劃分也是對項目本身協同工作的重要組成部分，也是怎么能讓工作合力分配至關重要的一步。
第二步：工作集的創建及劃分

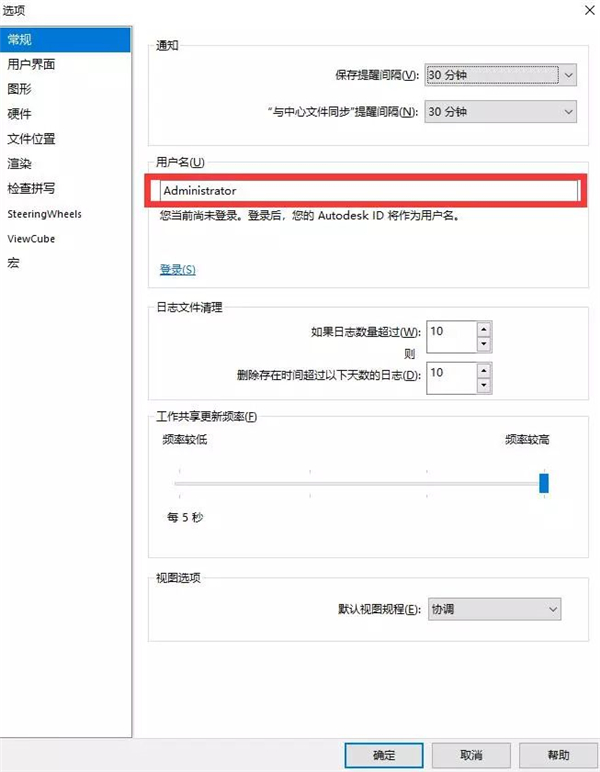

1、準備工作 修改revit中用戶名
注：系統默認用戶名為“Administrator”，此用戶名要修改為自己的姓名拼音，否則，將出現多個重名的“Administrator”使用工作集，造成中心文件崩潰。
此外，用戶名必須為英文，且在項目實施過程中不得更改。Revit是靠用戶名來辨別使用者，更改用戶名會丟失更改前用戶的所有工作集權限。
2、工作集的總體實施流程
2.1項目的設立
項目啟動 由項目BIM負責人在BIM中心文件夾，建立相應項目文件夾，并建立建筑基本軸網層高并鎖定，建立中心模型，將軸網和層高的工作集權限歸屬自己。
2.2項目流程
項目各專業人員創建中心模型在本地的副本，打開本地副本，創建自己需要的工作集，激活相應工作集并進行模型創建實施。
2.3項目流程結束
階段性工作完成后，選擇需要保留或放棄工作集權限，設置同步選項與中心模型同步。
3、工作集創建

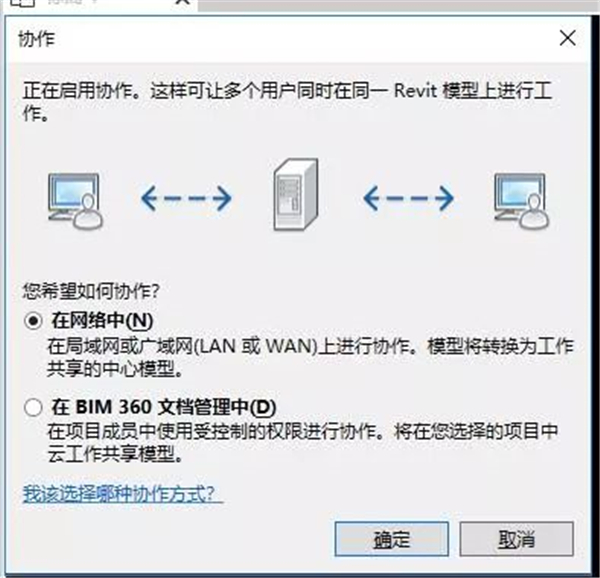

3.1在選項卡中選擇“協作”-“工作集”選擇在網絡中

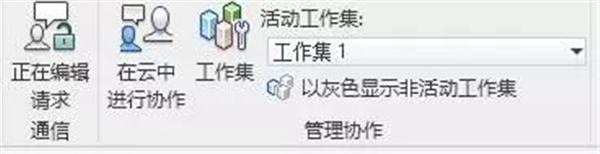

3.2這時候工作集由灰色變?yōu)榱溜@

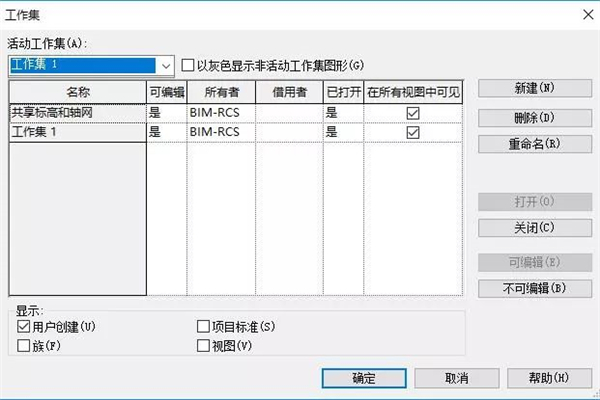

3.3點擊“工作集”，彈出“工作集”對話框

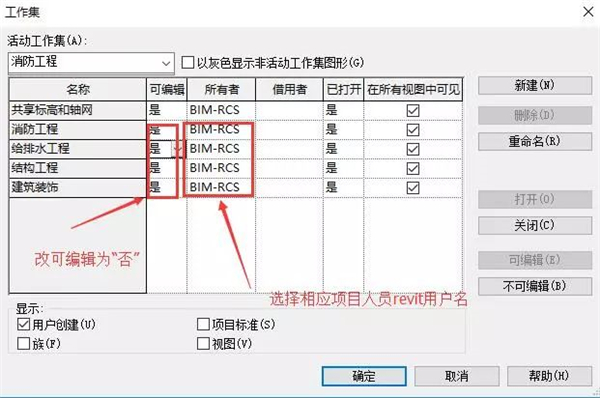

3.4設置工作集權限并保存
注：活動工作集：即為當前正在工作的工作集。
名稱：工作集名稱。
可編輯：分為“是”和“否”，“是”即為該工作集的所有者，可以隨意修改該工作集所有的圖元。“否”反之。
所有者：即工作集的主人，擁有該工作集的所有權限，只能有一個，通過修改“可編輯”為“是”成為所有者。
借用者：并無工作集的權限，只是借用某些圖元進行修改，當無所有者時，修改某工作集中的圖元自動成為借用者。有所有者時，需進行權限請求。
4、另存為中心文件

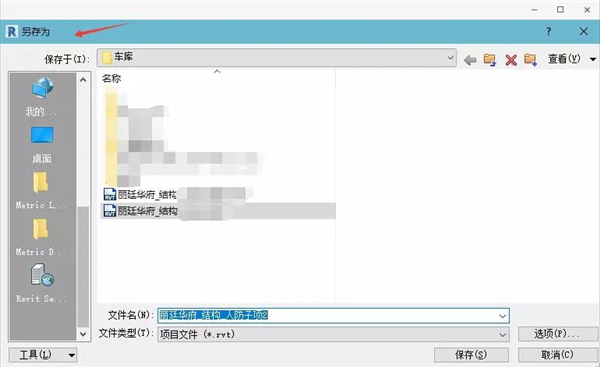

4.1項目BIM負責人設置完項目及工作集的劃分后另存到中心文件夾中作為中心文件。
5、新建本地中心文件副本-本地文件-（本條極為重要）

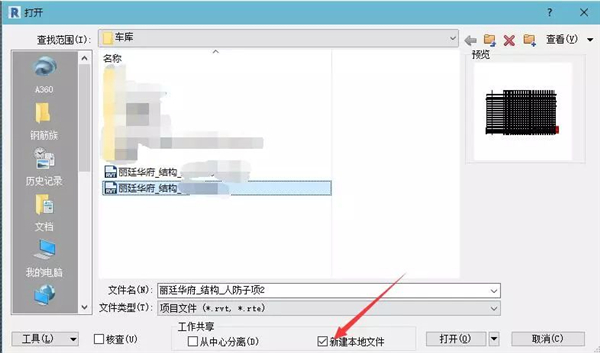

5.1項目成員小組各自在從revit中打開中心文件夾的中心文件“新建本地文件”
注：一定要在中心文件夾中新建本地文件后才能打開項目
不能直接打開中心文件
不能直接打開中心文件
不能直接打開中心文件
“重要的事情說三遍”
因?yàn)橹苯哟蜷_中心文件會使中心文件崩潰，整個團隊的工作報廢
6、協同工作示例

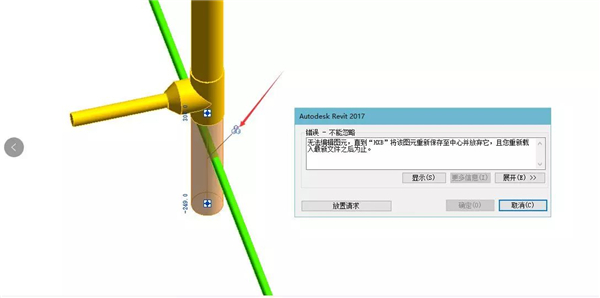

6.1當團隊協同工作中發現其他專業錯誤時可以放置請求，對應有工作集權限的小伙伴會受到請求。

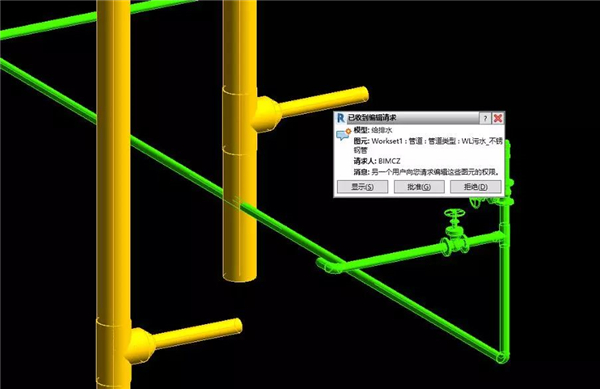

6.2對應有工作集權限的小伙伴會受到請求。
最后還要補充一點，工作集的合理劃分是可以成倍提高大家的工作效率的，工作集的劃分也絕非只按照專業屬性這一種方式，我們還可以根據構建的位置，構建屬性進行劃分，如：“1F結構柱”，“2F建筑面層”等等，從這個意義上說，工作集又與CAD圖層有類似之處，通過工作集的隔離和開關，可以快速查找、編輯某一類構建，就像CAD中的圖層隔離功能一樣。
更多的工作集協同和其他工作集的應用需要大家多多嘗試，會有不一樣的發現。
怎么樣？看完這些是不是對協同工作有了更深的認識呢？通過BIM技術應用建立一個協調的整合平臺，協調每個團隊之間的溝通，將各階段團隊之間的聯系單純化，減少團隊之間的接口沖突，大幅提升了溝通協作和工程整合的效率，建構了一個傳遞于營建工程生命周期各階段的信息整合作業環境，以達到提升工程質量的整體目的。
